布袋除塵器是一種干式除塵裝置，它適用于捕集細小、干燥非纖維性粉塵。除塵布袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾。

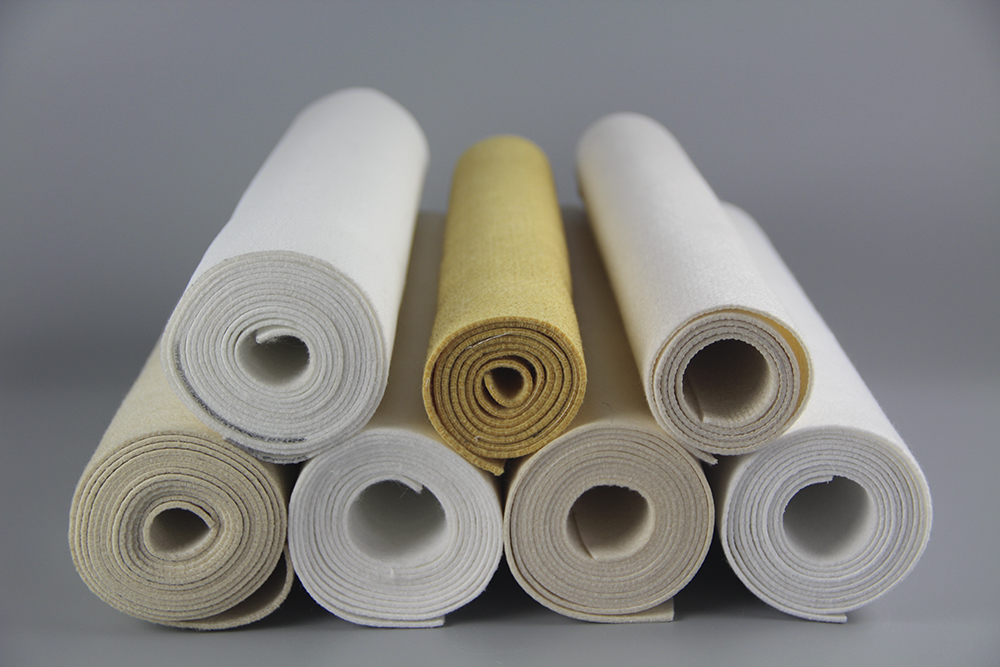

幾種有機化學纖維的性能和各自特點。

聚丙烯纖維（丙綸）
特性：密度0.91g/cm3，斷裂強度3.4g/d，極限氧指數19，熱塑性纖維，與火會燃燒并滴落，能燒毛、壓光。

過濾性能：可在干燥條件下經受80℃的操作溫度；瞬間使用溫度100℃，軟化溫度150℃。耐酸堿性、耐水分很好，耐氧化性弱。

在大多數情況下丙綸會因氧化而降解，這是聚合物的主要弱點。氧化侵蝕主要是由于氧氣的攻擊，通常因金屬鹽的轉變而持續發生。氧來自外界空氣或氧化物，如NO2。

聚丙烯耐磨性好，彈性回復率高，還是一種優良的熱塑性纖維，聚丙烯氈常用于熔煉廠的低溫脈沖濾袋和化工、醫藥廠的脈沖濾袋中。聚丙烯專用于潮濕的場合，它受到只耐低溫的限制。

聚酯纖維（滌綸）
特性：聚酯纖維在常溫下有很好的使用性能，是袋濾器中的主力濾料。密度1.38g/cm3，熔點256℃，斷裂強度5.5g/d，極限氧指數22，熱塑性纖維，與火會燃燒并滴落，能燒毛、壓光。

過濾性能：可在干燥條件下經受130℃的操作溫度；連續在130℃以上工作會變硬；退色；發脆，溫度也會使其強度變弱。于聚丙烯相比，聚酯在熱衰變方面不敏感。熱氧化發生的可能性需要在一定的溫度范圍內有較強的氧化物來損壞。

聚酯損壞的最常見原因是受水蒸氣的水解或水溫升高，尤其是堿環境下的水解侵蝕。水解以及硫化氫；氨損壞了聚合物的主要結構，減少了織物的強度，最終導致織物損壞。氣體中的水分含量和溫度越高，水解造成的損壞越快，同時水解作用在強酸或強堿環境中會增強。

丙烯腈均聚體纖維（亞克力）
在溫度低于1250C時，顯示出對有機溶劑、氧化劑、無機及有機酸具有良好的抵抗力。丙烯腈均聚體不會水解，因此在低溫而有化學腐蝕及潮濕的場合用來取代聚酯。而丙烯腈的共聚物則不耐水解，所以在過濾用途中不能用它來取代均聚體。

PPS纖維（聚苯硫醚）
特性：密度1.38g/cm3，斷裂強度5.0g/d，極限氧指數34，是結晶性高性能熱塑性工程塑料，具有耐熱、耐化學性、阻燃性等特性。

過濾性能：可在190℃的溫度下連續使用，瞬時溫度可達200℃（每年累計400小時以下）；耐化學性非常好，是抗酸堿性很強的纖維；其缺點是抗氧化性較差，要求O2含量小于14%(Vol)、NOX小于600mg/Nm3，在使用中，含氧量越高，所使用的溫度就要越低。PPS濾料具有較強的抗腐蝕功能和很好的尺寸穩定性，在集塵和清灰方面具有優良的性能。

典型用途是市政廢物焚燒爐、公用工程鍋爐、燒煤鍋爐、醫院焚燒爐、熱電聯產鍋爐上用的脈沖袋濾器。也可用它來取代別的經不住高溫或存在化學品及不耐潮濕的合成纖維。

間位芳香族聚酰胺纖維
主要有美國杜邦公司的Nomex®，日本帝人公司的Conex®和中國的煙臺芳綸等。

特性：密度1.3g/cm3，斷裂強度4.9g/d，極限氧指數29，是非熱塑性纖維，不自燃也不助燃，它在高溫狀態下如371℃只會碳化或分解成小分子，不會象一般熱塑性纖維會突然軟化，所以不能壓光，但可燒毛。

過濾性能：可在干燥條件下經受200℃的操作溫度；是水解性纖維，當高溫和遇有機化學成分及水分時會很快水解而損壞；在水分濃度為10%及弱酸性和中性環境下可適用于190℃的操作溫度，而使用壽命也可達二年；若水分濃度增加到20%使用壽命要達到二年則需要降低溫度到165℃以下，若仍在190℃使用壽命只有半年多。它特怕SOX侵蝕，因此在使用含硫煤的電廠中往往不能應用。在水分濃度為10%時，若溫度為120℃,SO2含量為50～400ppm,強度保留率為58%,若溫度升到180℃, SO2含量為50ppm，強度保留率為30%。SO2含量為400ppm，強度保留率僅5%。故在有水汽和SO2時不宜使用。
Nomex®，Conex®和國產芳綸纖維在使用性能上差別不大，用其制成的針刺過濾材料主要應用在煙氣溫度較高的工況，如瀝青混凝土攪拌瀝青煙氣、耐火磚窯爐煙氣、焦化煙氣等。

P84纖維（聚酰亞胺）
特性：密度1.40g/cm3，極限氧指數38，是不規則的三葉瓣形截面，增加了過濾的表面積；具有突出的耐高低溫性、難燃性、電絕緣性和耐輻照性。

過濾性能：可在260℃以下連續使用，瞬時溫度可達280℃（每年累計小于200小時）；有一定水解性，建議使用在水汽含量小于35%(Vol)的環境中；有一定抗氧化性，建議在煙氣中O2含量小16%(Vol), NOX小于600mg/Nm3;SOX會使濾料壽命降低，建議SOX含量小于700mg/Nm3。

P84濾料及P84/玻纖復合濾料具有較好的耐溫性，難燃性等性能，已廣泛地應用于鋼鐵高爐煤氣凈化、電石爐收塵、電站燃煤鍋爐、城市垃圾焚燒爐等工業的高溫煙氣過濾，并取得了很好的效果。

PTFE（聚四氟乙烯）纖維及覆膜濾料
特性：聚四氟乙烯是一種具有獨特分子結構即結構完全對稱的中性高分子化合物。特殊的結構使其具有良好的熱穩定性、化學穩定性、絕緣性、潤滑性、抗水性等。

過濾性能：耐高溫，使用溫度范圍廣，可在260℃(高溫下長期連續使用，瞬間溫度可達280℃;化學穩定性強，耐腐蝕；自潤滑性良好，摩擦系數極低，過濾磨損很小；PTFE膜的表面張力很低，具有很好的不粘性和拒水性。

PTFE覆膜濾料可實現表面過濾，這是由于PTFE覆膜濾料是微孔結構，表面無直通孔，使粉塵不能通過膜的表面進入到膜的內部或基材中，從而只有氣體通過而將粉塵或物料截留在膜的表面。目前，覆膜濾料已廣泛應用于工業除塵、精密過濾等眾多領域。

安徽元琛環保科技股份有限公司（簡稱“ 元琛科技 ”）是一家集除塵布袋、脫硝催化劑研發、生產、銷售于一體的高新技術企業。除塵布袋（主要為PPS、PTFE、P84及復合系列過濾材料）和SCR脫硝催化劑已在水泥、鋼鐵、玻璃爐窯、垃圾焚燒發電、生物質發電、有色金屬冶煉等多行業廣泛應用！未來，元琛科技將以“成為全球生態環境守護者”為指引，始終扎根環保，堅持守護藍天白云的偉大事業。借力國家生態文明建設大格局，不斷深化技術、優化管理、強化品牌、細化產業、固化優勢，通過綜合統籌治理與服務，為產業創造協同價值。http://m.cqxsbh.cn/
