針對當前常用的SCR脫硝催化劑失活情況，某實驗室以在運轉過程中的蜂窩類 SCR脫硝催化劑與新式催化劑為調研受體，使用紅外線照射、氮氣吸脫附、X 光照射、電鏡掃描等模式對新式催化劑以及運轉狀態的催化劑完成測試。結果說明，運轉過程中的催化劑表層官能團形成改變，比表比率迅速下降，載體發生了型變，而且催化劑表層微粒發生聚攏情況。說明脫硝催化劑在運轉路程中遭遇偶發性溫度升高的現象，致使活性形成劣化的態勢。另外，催化劑表層沉淀物內，水溶性顆粒與砷、磷等成分的催化活性明顯受到波及。

實驗涉及的脫硝催化劑來源于某市的燃煤廠房。該廠房SCR 脫硝催化劑挑選蜂窩類塊型催化劑，通常包含 V2O（5WO3）/TIO2。例如，實驗挑選了兩類催化劑樣本，一塊是為了獲得14 400h 后的催化效果 ；另一類是相同廠房產出的未經加工的新式催化樣本。兩類催化劑樣本都是18×18 孔催化劑。新式催化劑的節距達到8.08mm，催化劑內壁厚度達到1mm ；使用階段催化劑節距是8.04mm，內壁厚度達到1.10mm。實驗的樣本選取新式催化劑與使用后催化劑前部2 ～ 5cm 的部分。

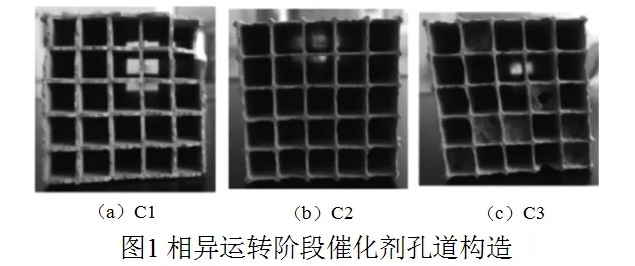

3 類適用催化劑樣本孔道構造見圖1。

從上圖能夠看到，使用時期最久的 C3 樣本孔道有顯著的阻滯情況，組織孔道大約是催化劑孔道數量的28% ；C1、C2樣本相較于 C3 運轉時長不理想，孔道并沒有產生阻滯情況。

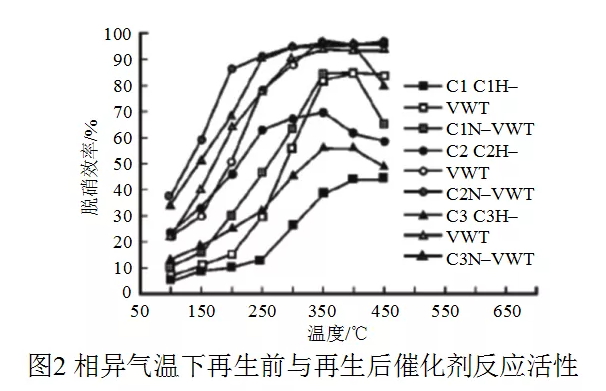

相異氣溫下的活性：在0.05% 的锘、0.05% 的氨、3% 的氧氣、載氣8.4L/min， 空速達到4 000h–1 環境下，反應氣溫會發生變化，3 類催化劑再生前與再生后的反應活性見下圖。

上圖能夠充分說明，C1 使用時長小于 C2 與 C3，然而活性遠比 C2 與 C3 低，表明在其運轉流程中會遭到特殊運轉狀況的作用，讓催化劑產生重度劣化。3 類催化劑通過再生環境的使用后，活性都會明顯地提升，而且在溫度正常范疇內體現出更大的活性。從圖2 能夠想見，催化劑通過1mol/L 的氯化銨試液的再利用比0.5mol/L 的硫酸試液再次利用所產生的活性更強。例如，氨以兩類態勢附著在催化劑表層，在 B 酸性方向通常附著了氨。所以，催化劑表層充足的氨成分對 NH3–SCR–NO 的反應活性有大幅度的提升。

相異空速下的活性：在溫度是350℃，其他環境不發生變更的情況下，相異空速下的催化劑活性可以通過圖像反映出來。3 類沒有再次利用的催化劑伴隨空速提升，其反應活性反而降低，而在再次利用后催化劑可以忽略空速的作用。

綜上所述，使用時間較短的催化劑因為運轉階段遇到高溫致使燒結，其空構造以及表層形體都形成了重度的劣化， 致使運轉階段催化活性降低，再次利用對其空構造填補影響不明顯，且再次利用后催化活性比其他催化劑低。

安徽元琛環保科技股份有限公司（以下簡稱“ 元琛科技 ”）除塵布袋（主要為PPS、PTFE、P84及復合系列過濾材料）和SCR脫硝催化劑已在水泥、鋼鐵、玻璃爐窯、垃圾焚燒發電、生物質發電、有色金屬冶煉等多行業廣泛應用！未來，元琛科技將以“成為全球生態環境守護者”為指引，始終扎根環保，堅持守護藍天白云的偉大事業。借力國家生態文明建設大格局，不斷深化技術、優化管理、強化品牌、細化產業、固化優勢，通過綜合統籌治理與服務，為產業創造協同價值。
